노점환산표

AIR COMPRESSOR의 입구공기온도30 ℃ (100%Rh)을 7kgf/㎠G로 압축한 후, AIR DRYER에서 압력하 (7K)노점 4℃ 까지 낮추면 어느 정도의 수분이 제거되는가?

  • 포화 수증기량표에 30℃ 의 포화 절대 습도는 30.3gf/㎥이 되고,

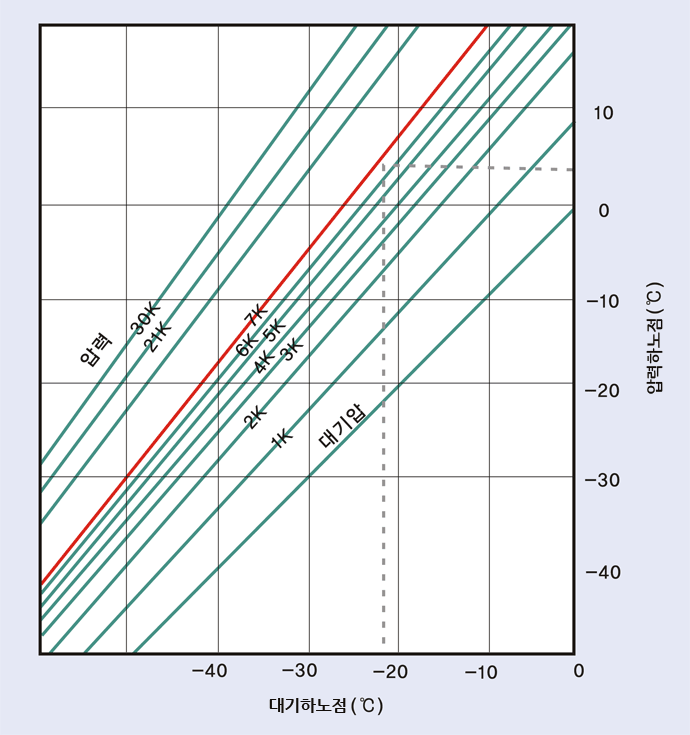

  • 대기압 노점 환산 차트에 의해 7㎏/㎠G 때 4℃ 일때 대기압 노점 -23℃ 가 되며,
  • 포화 수증기량표에 의해 -23℃의 포화 수증기량은 0.829g/㎥ 이 됩니다. 따라서, 흡입된 공기의 수증기량 (30.3g/㎥) 에서 토출공기의 수증기량을 빼면 공기/㎥당 제거된수증기량 (29.471g/㎥)이 됩니다.
